特點及用途
產品概述
SHX雙回旋鑿巖潛孔鉆機是一種能適應各種復雜地質層的新型鑿巖成樁設備，成功打破了目前國內樁基礎施工領域在復雜地層進行大口徑全套管施工困難的局面。
產品特點
鉆進效率高：潛孔錘采用高風壓排渣土、可實現排渣徹底、孔底干凈、無二次破碎、改善了入巖鉆進功效。
成孔質量好：上下動力頭采用旋轉鉆進，減小孔斜的影響，從而提高鉆孔的垂直度，同時也可減少孔壁巖石坍塌風險。
輸出扭矩大：SHX雙回旋潛孔鉆機最大輸出扭矩可達52T·m，可有效解決目前國內CFG長螺旋鉆機在特殊地質施工時遇到的扭矩不足的情況。
綠色環保：鉆進采用干式沉孔作業、噪音低、無泥漿污染。
產品用途
適用于巖石層、凍土層、地下水豐富的沙石層、孤石層、碎石層等復雜地層的樁基礎施工。
技術參數
匹配雙回旋鑿巖潛孔鉆最大規格
SHX-1500型
立柱總長度
21-60M
立柱筒體直徑
Φ1120mm
立柱導軌中心距
600mm×Φ102mm
立柱角度調整范圍（左右方向）
±1.5°
斜撐油缸行程
3200mm
立柱微調油缸行程
300mm
最大立柱長度
60M
最大立柱長度時最大拉拔力
900KN
平臺回轉角度
±10°
液壓卷揚機單繩拉力(吊動力設備)
100KN
液壓卷揚機平均繩速(吊動力設備)
0～18.4m/min
液壓卷揚機鋼繩直徑(吊動力設備)
Φ22mm
液壓卷揚機容繩量(吊動力設備)
650M
液壓卷揚機單繩拉力(起架、吊樁)
110KN
液壓卷揚機平均繩速(起架、吊樁)
0～17m/min
液壓卷揚機鋼繩直徑(起架、吊樁)
Φ22mm
液壓卷揚機容繩量(起架、吊樁)
650M
樁架橫向移動速度
<2.52m/min
樁架橫向移動步長
3100mm
樁架縱向移動速度
<2.1m/min
樁架縱向移動步長
800mm
樁架頂升速度
<0.84m/min
樁架頂升高度
500mm
工作時履板軌距
9350mm
移位時履板軌距
6000mm
工作時輪距
6000mm
移位時輪距
5000mm
橫向履板長度
12800mm
橫向履板寬度
1800mm-1200mm
縱向履板長度
6800mm
縱向履板寬度
2000mm
外伸梁與平臺聯接方式
銷軸回轉、油缸擴伸
接地比壓
≤0.1 Mpa
電動機功率
55KW
液壓系統壓力
25/20 Mpa
液壓系統操縱方式
手動及電氣控制
打樁機總重量
≈210T
施工案例
-
安徽合肥恒大中央廣場
-
福建寧德冠亞達·伯爵酈城
-
福建泉州永春時代廣場
-
江蘇宿遷市金鷹國際廣場
-
上海浦東萬科濱江城
-
上海淞江恒大帝景小區
-
溫州瑞安陽光商住樓（潛孔錘鑿巖現場實況）
-
舟山中石化油品存儲工程（振拔外套管）
樁機附件
-
上動力頭
-
下動力頭
-
緩沖器
-
油霧器
-
頂部滑輪組
-
沖擊器護套
-
護筒外套
-
套管鉆齒
-
沖擊器
-
六角接頭
-
柱齒鉆頭
-
擴孔鉆頭
-
螺旋鉆桿
-
鑿巖鉆桿
-

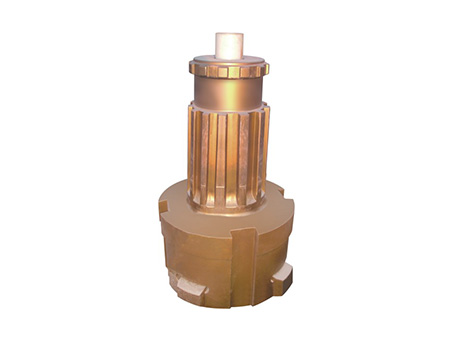

鉆頭
-
鉆頭
